托梁拔柱简介
一、概述
托梁拔柱是托屋架拔柱、托梁拆墙及托梁拔柱的总称，是在不拆或少拆上部结构的情况下实施拆除、更换、接长柱子的一门综合性技术，包括相关结构加固技术、上部结构顶升技术及断柱技术等。与传统的大掀盖改造相比，托梁拔柱法具有对生产及生活影响较小、改造时间短、费用低等优点，其缺点是技术要求较高，安全措施必须周密。
二、技术特点及适用范围
托梁拔柱在一定范围内完全改变了结构的传力途径和计算简图，增大了结构内力，其影响程度与结构性质有关，对于超静定结构，如框架结构，影响面较大；对于静定结构，如排架结构，影响范围较小。托梁拔柱结构设计原则是：对于静定结构，被拔柱和墙所受外力，应全部由新增设的托架及侧向支撑承受；对于超静定结构也可考虑内力中分布来转移部分荷载，但需要进行较大范围的结构加固处理。
我国托梁拔柱技术的应用，过去一般多局限于单层工业厂房排架结构的改造，适用于因使用功能改变及生产工艺更新，要求改变平面布局、增大使用空间的旧房改造及老厂改造；现今则多用于增设大厅的综合楼改造。
三、托梁拔柱设计计算程序
（一）计算拔柱前原结构内力；
（二）研究确定拔柱后新的结构传力路线及计算简图，并计算其内力。对于托架拆墙情况，若不允许设置托架，可考虑梁墙合一的墙梁方案；
（三）根据新的结构方案及内力计算结果，设计托架（梁）及侧向支撑，对原结构有关梁、柱及地基基础进行加固设计；
（四）研究确定托梁拔柱实施方案，对结构在施工过程中的强度和稳定进行验算。
四、设计构造

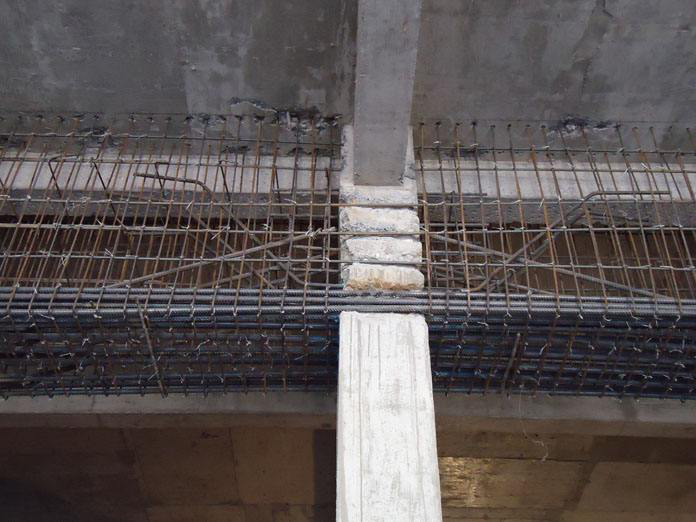

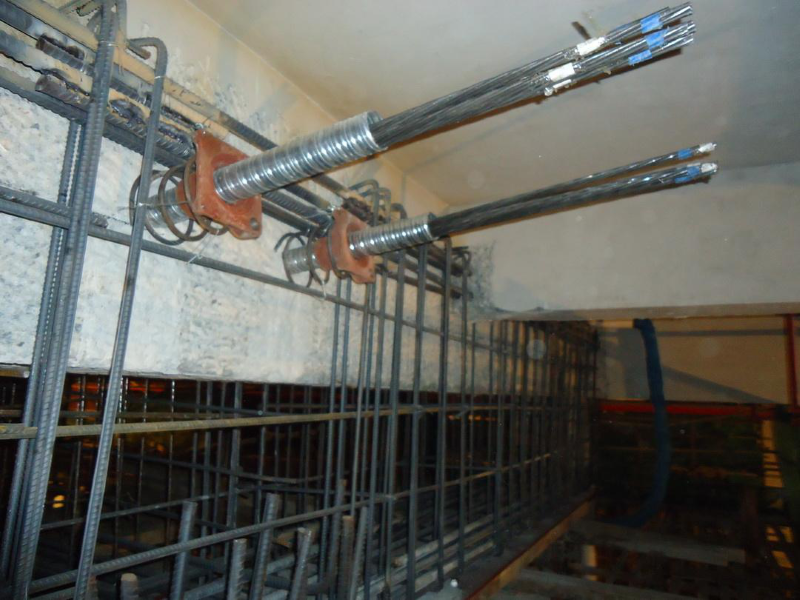

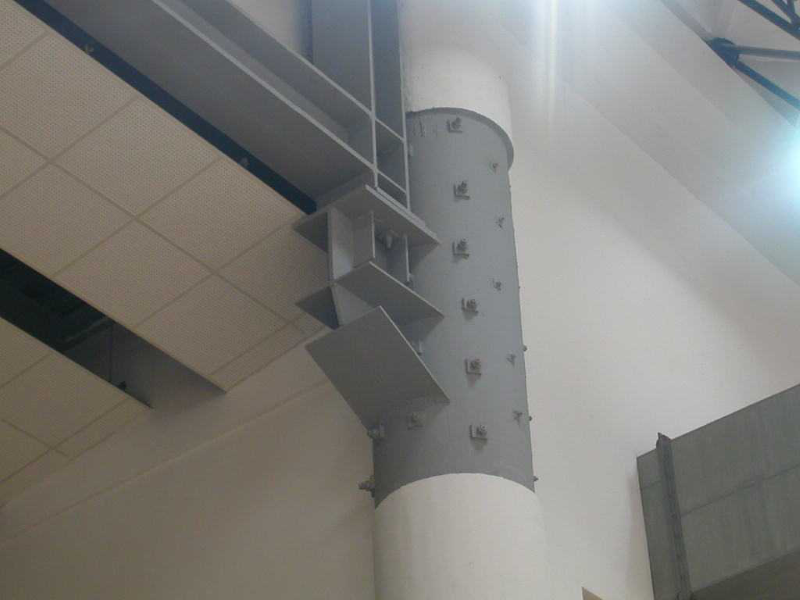

托梁拔柱设计构造，对于设置托梁方案，托架两端在旁柱上的支承固定，一般是采用现制牛腿来实现，旁柱上端若为薄壁工字形载面时，也可直接开凿孔洞支承。牛腿中的钢筋一般是采用索安卡化学植筋技术在钢筋混凝土柱上生根，柱应局部凿去保护层。若采用外包封闭式钢板套箍的抗剪能力，套箍应与柱主筋焊接，或者附加预应力螺栓或打孔穿入方钢销等。当为钢柱时，牛腿与柱可直接焊接。对于无支撑托梁拆墙，一般是采用双面钢筋网混凝土夹板墙对原上部（砖）墙加固，再与托梁组合为一根墙梁，以增大抗弯刚度，且在梁中配置定量的后张预应力筋，利用预应力时的反拱来抵消拆墙后的部分挠曲变形。
五、施工要点
（一）拔柱所支承的上部结构或屋盖系统在施工过程中的安全问题进行全面分析和检查，对不符合安全要求者，均应进行补强加固，或采用其它安全措施；

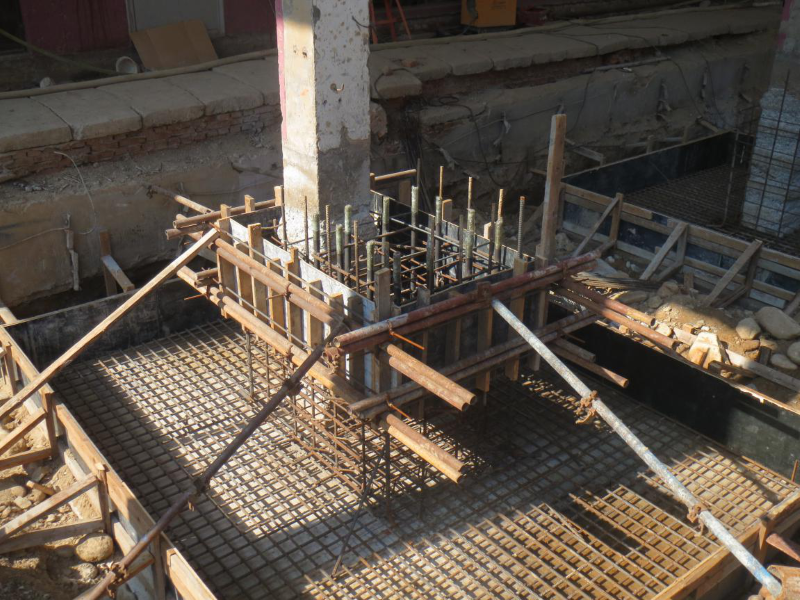

（二）设计要求加固旁柱、柱基及相关结构，增设支承托架的牛腿，加工制作托架（梁）；
（三）对于有支撑托梁拔柱，应从地面设置支顶上部结构的临时支柱；
（四）对于无支撑托梁拔柱，可利用原有梁或原柱牛腿等，设置支顶屋盖系统的临时支架。与此同时，对于保留上柱方案，需打凿出穿入托架弦杆的孔洞，或设置支承托架（梁）的反牛腿及临时加荷反牛腿。
（五）安装托架时，除保留上柱的无支撑托梁柱外，应先顶升屋架或上部结构，并安放于临时支柱或支架，拆除上柱，然后安装托架。注意，顶升时全部千斤顶应同步进行，顶起后，千斤顶两旁应有防回落装置。
（六）顶升屋架，转换安放固定于托架。对于保留上柱的反牛腿方案是通过临时加荷反牛腿顶升屋架，顶起后立即在支承反牛腿上加塞垫片，然后回落千斤顶，将支承关系转换于托架。
（七）拆除待拔柱及连带吊车梁、临时支柱、支架等。
